GSMm 1.0

GSMm je program na podporu lovu BTS pomocí notebooku s připojenými GSM zařízeními. Současně s daty o mobilních sítích je možné zaznamenávat polohu pomocí GPS přijímače. Jsou podporovány až 4 mobilní telefony současně.
Výsledky jsou ukládány ve vlastním formátu založeném na XML (omezené využití v aktuální verzi), zároveň je podporován export naměřených hodnot do CSV. Další možností je export do KML - výsledky lze pak zobrazit v Google Earth. Oproti starším verzím není stopa vykreslována z jednotlivých čtvercových obrázků ale pomocí lomených čar. Barvy jsou nově určeny číslem sektoru. Všechny části zaznamenané trasy se signálem z jednoho sektoru tak mají stejnou barvu. Barvy jsou přidělovány náhodně, sousední části stopy moho mít stejnou barvu, přestože náleží k jinému sektoru (doplnění algoritmu barvení grafu je plánováno). Možných barev je 16 (standardní VGA paleta), po vyhodnocení čitelnosti mapy budou v příští verzi některé změněny. Posledním typem výstupu je lovecký soupis. Zde jsou zaznamenány pouze změny Cid(..) a zároveň jsou označeny údaje odlišné vůči seznamu BTS.
Program je napsán v Javě, ke svému běhu vyžaduje správně nastavené knihovny rxtx. V archivu je vše řešeno pomocí loaderu Janel (pro Windows). Spuštění gsmm-k.exe otevírá konsoli, kam je vypisováno mnoho diagnostických výpisů včetně některých chyb, na které neupozorňuje GUI..

Podporovaný HW

NMEA GPS, mobilní telefony Nokia předávající servisní menu pomocí FBUS protokolu (pouze připojení kabelem), mobilní telefony s podporou základních AT příkazů (obecně nevhodné pro lov). Speciální podpora rozšířené AT sady datových modulů Siemens (např. MC39i, MC45) - z podporovaných zařízení nejspolehlivější. Automatická detekce podporovaných AT příkazů. Množství údajů závisí na použitém mobilním telefonu.

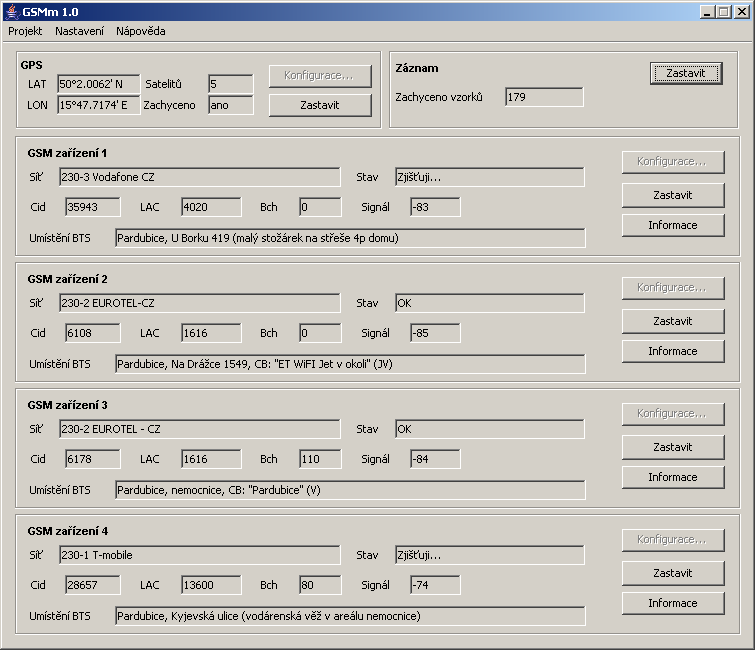

Obsluha

Po spuštění nastavte a spusťte postupně všechna připojená zařízení - GPS není vyžadována, alespoň 1. mobilní telefon. Detekce sériových portů trvá při připojeném BlueTooth na některých systémech poměrně dlouho (až minutu). Jakmile program začne získávat údaje z mobilního telefonu, nechá si potvrdit "domácí" síť (následně upozorňuje na její ztrátu). Podle typu mob. tlf. doplňte chybějící údaje. Kód země je pro ČR 230, kódy sítí 1=T-Mobile, 2=Eurotel, 3=Vodafone. Kódy slouží k načtení příslušného seznamu BTS. Po zkonfigurování a spuštění připojených zařízení spusťtě záznam dat. Naměřená data před ukončením měření exportujte v požadovaném formátu. Výstupy jsou ukládány do adresáře projektu. Chyba v programu: Export je nutné provést před zastavením běhu jednotlivých zařízení.

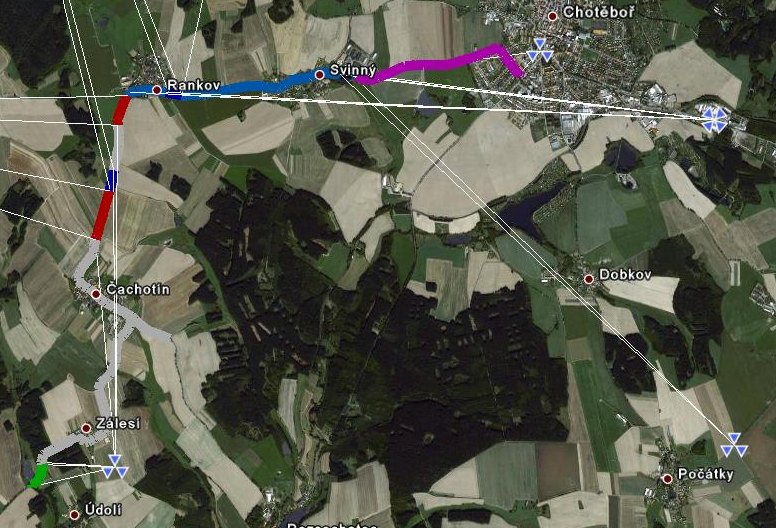

Na obrázku je výsledek v Google Earth. Měřena byla síť O2 pomocí PCMCIA karty Siemens MC45, která má velmi slabou anténu. Zanesení BTS a spojnic do mapy je podmíněno seznamem obsahujícím GPS souřadnice (thx netwoR za odkaz na originální seznam O2).

Program v současné době používá seznamy BTS vytvářené lidmi z GSMweb.cz, kde lze také stáhnou aktuální. Jméno souboru je třeba změnit na kódzeměkódsítě.csv (např. 23001.csv).

Přivítám jekékoliv připomínky ohledně chyb, náměty na vylepšení a podobně. Poznatky můžete psát po přihlášení přímo sem pod článek nebo lépe pomocí kontaktního formuláře.

Download programu a ukázek výstupu

Stáhnout GSMm 1.0 build 20080812
KML soubor Chotěboř
Lovecký soupis Chotěboř
